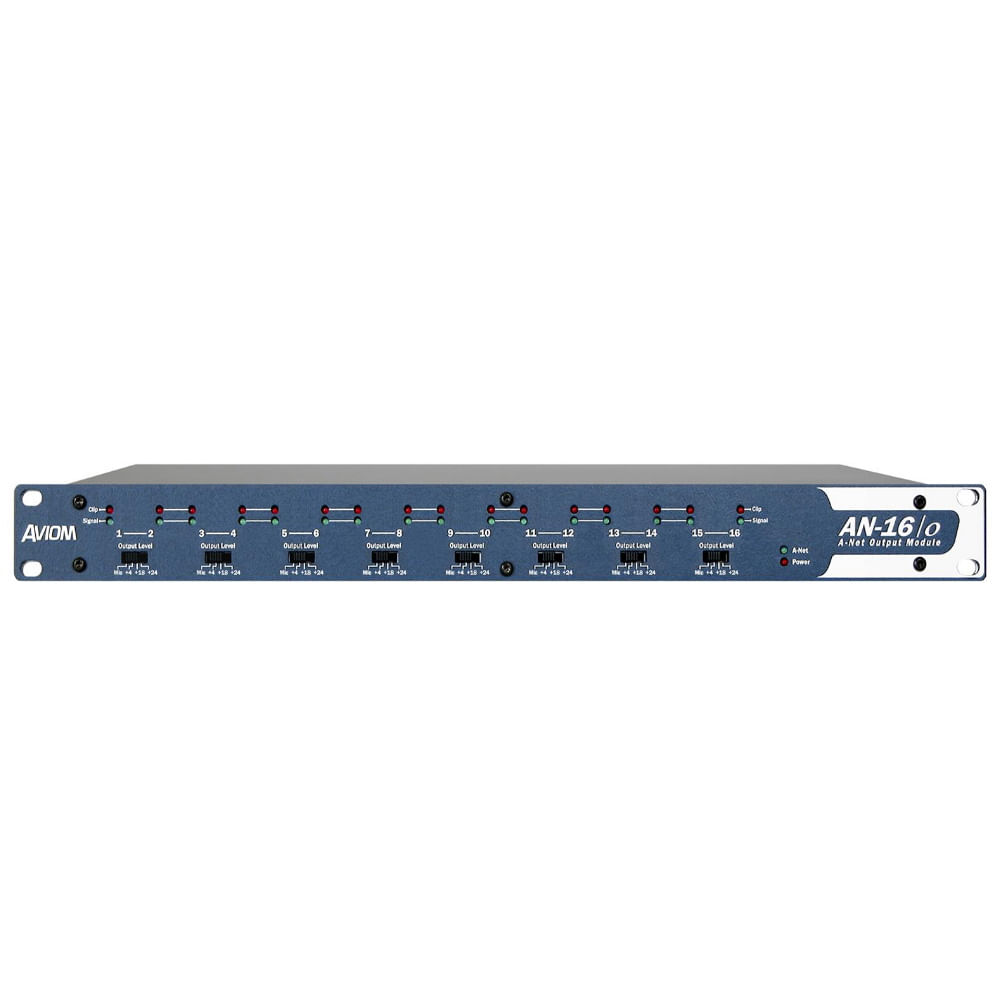

Módulo de Saída Aviom AN-16/0

Descrição do Produto
O Módulo de Saída AN-16/o v.4 se conecta a qualquer módulo de entrada Pro16, placa de console ou distribuidor A-Net e fornece 16 saídas analógicas de nível de linha balanceadas usando dois conectores multipinos DB25. Este módulo é um conversor digital-analógico de 16 canais montado em rack 1U para sistemas de distribuição de áudio e cobra digital Pro16 . O áudio digital transmitido ao AN-16/o v.4 por meio do protocolo de transmissão de áudio digital A-Net Pro16 da Aviom é convertido em analógico usando conversores de 24 bits e 48 kHz. Dezesseis saídas balanceadas são fornecidas no painel traseiro por meio de conectores multipinos DB25. Os conectores DB25 são conectados ao padrão analógico, permitindo que você adquira qualquer comprimento de cabo e formato de conector adequado à sua aplicação. As saídas analógicas podem ser definidas (por par de canais) para +24dBu, +18dBu, +4dBu ou nível de microfone.

Especificações Técnicas
- Saídas de Áudio: 16 canais, balanceados
- Saídas: conectores multipinos DB25 (2); Pinagem de áudio analógico Tascam; Saída balanceada de impedância para microfone, +4dBu e +18dBu; saída diferencial para cabos Breakout de +24dBu não estão incluídos
- Conversão D/A: Taxa de amostragem de 48kHz, 24 bits
- Resposta de frequência: 4Hz-22kHz
- Entrada/Saída A-Net: um EtherCon Categoria 5 (conector RJ45)
- Expansão A-Net: um EtherCon Categoria 5 (conector RJ45)
- Configurações de nível de saída: Chave de quatro posições, por par de canais; +24dBu, +18dBu, +4dBu e microfone
- Indicadores LED de Canal: Presente de sinal e clipe, por canal
- Medição: LEDs; verde: Sinal presente; vermelho: Clipe; por canal
- Nível Máximo de Saída: +24dBu
- Impedância de saída: 226 ohms (+18dBu, +24dBu); 100 ohms (+4dBu e microfone)
- Frequencia. Resposta: 4Hz-22kHz +0,2dB/-3dB
- THD +N: < 0,004%
- Diafonia: -90dB
- Taxa de erro de bit (BER): 10(-12)
- Sinal para Ruído (não ponderado): 92dB típico, A/D a D/A; Medido de AN-16/i a AN-16/o v.4 Módulo de saída
- Conexões Digitais: Entrada A-Net: 1; Saída A-Net: 1; Expansão A-Net: 1; Conectores Neutrik EtherCon
- A-Net Pro16: A Expansão A-Net combina dois fluxos A-Net (32 canais de áudio) em um cabo Cat-5e; usa cabo Cat-5e UTP (ou melhor) não blindado
- Latência: <0,620 mseg (medido da entrada analógica à saída analógica)
- Fonte de alimentação: Externo, DC, tipo de comutação universal
- Tensão de entrada: 100-240 volts, 50/60Hz, 30VA
- Tensão de saída: 24 VDC, 0,5 ampères
- Tamanho do plugue: 2 mm
- Poder: 24 VCC, 500mA
- Peso: 6,8 libras. (3,08kg)
